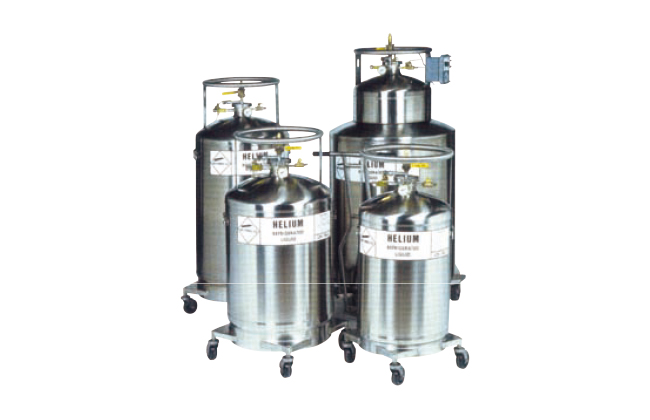

ウルトラヘリウムデュワー
製品概要
・容器は熱損失を極小にするための独特な設計で、実証されたサポートを採用しております。安定を保つため外側キャスターとしております。
・内容積は60~500Lの各型式を取り揃えております。
・容器上部に充てんカップリングを取り付けておりますので簡単に各移送ラインに接続する事ができます。またオプションとして電気式加圧器を取り付ける事もできます。 LHe移送の容器圧力を4psig(0.3bar)または8psig(0.6bar)に設定する事ができます。
特徴
・最高の耐久性と軽量な容器。
・優れた熱性能特性。
・口径1.9mm迄の移送ラインに 接続できるボール弁使用。
・付属品も各種取り揃えております。
・優れた熱性能特性。
・口径1.9mm迄の移送ラインに 接続できるボール弁使用。
・付属品も各種取り揃えております。
仕様
形式 | UD-60 | UD-100 |
---|---|---|
全内容積 (liters) | 60 | 110 |
正味内容積 (liters) | 60 | 100 |
ヒートリーク値 (%/day) | 1.75 | 1.25 |
最高使用圧力 (kpa) | 82.7 | 82.7 |
主安全弁作動圧力 (kpa) | 68.9 | 68.9 |
第二安全弁作動圧力 (kpa) | 82.7 | 82.7 |
外径 (mm) | 610 | 610 |
高さ (mm) | 1273 | 1479 |
液管長さ (mm) | 889 | 1110 |
空重量 (kg) | 75 | 91 |
形式 | UD-250 | UD-500 |
---|---|---|
全内容積 (liters) | 275 | 550 |
正味内容積 (liters) | 250 | 500 |
ヒートリーク値 (%/day) | 1.0 | 1.25 |
最高使用圧力 (kpa) | 82.7 | 82.7 |
主安全弁作動圧力 (kpa) | 68.9 | 68.9 |
第二安全弁作動圧力 (kpa) | 82.7 | 82.7 |
外径 (mm) | 813 | 1067 |
高さ (mm) | 1702 | 1750 |
液管長さ (mm) | 1322 | 1431 |
空重量 (kg) | 152 | 245 |
